1. Pendahuluan & Analogi Dunia Nyata

Bayangkan sebuah otak manusia yang cerdas dan mampu berpikir sangat cepat. Namun, apa gunanya otak tersebut jika manusia itu tidak memiliki mata untuk melihat, telinga untuk mendengar, mulut untuk berbicara, atau tangan untuk menulis? Otak tersebut akan terisolasi dan tidak dapat berinteraksi dengan dunia luar.

Dalam sistem komputer, CPU (Central Processing Unit) adalah otak tersebut. Sementara itu, Peripheral Komputer adalah panca indra dan anggota tubuhnya.

2. Klasifikasi Peripheral Komputer

Secara garis besar, peripheral dibagi menjadi empat kategori utama berdasarkan arah aliran data:

Gambar 1: Aliran Data dan Klasifikasi Peripheral Komputer

A. Peripheral Input (Perangkat Masukan)

Perangkat yang berfungsi untuk memasukkan data atau instruksi dari pengguna/lingkungan ke dalam sistem komputer.

• Keyboard & Mouse: Perangkat input standar untuk interaksi teks dan antarmuka grafis (GUI).
• Scanner: Mengubah dokumen fisik menjadi data digital.
• Barcode & QR Code Scanner: Sangat vital dalam sistem inventarisasi jaringan dan retail.
• IP Camera / Webcam: Mengambil data visual untuk diproses atau ditransmisikan melalui jaringan (sangat relevan dalam materi CCTV/Keamanan Jaringan TJKT).

B. Peripheral Output (Perangkat Keluaran)

Perangkat yang berfungsi untuk menampilkan hasil pemrosesan data oleh CPU kepada pengguna dalam bentuk yang dapat dipahami.

• Monitor/Display: Menampilkan antarmuka grafis sistem operasi. Koneksi modern menggunakan port HDMI, DisplayPort (DP), atau Type-C.
• Printer (Dot Matrix, Inkjet, Laser): Mengubah data digital menjadi dokumen fisik.
• Proyektor: Memproyeksikan visual ke layar yang lebih besar (sering digunakan dalam ruang server untuk monitoring bersama).

C. Peripheral Storage (Penyimpanan Tambahan/Eksternal)

Perangkat yang digunakan untuk menyimpan data di luar media penyimpanan internal utama (SSD/HDD Internal).

• External Hard Drive / SSD: Menggunakan koneksi USB 3.0 atau Type-C untuk transfer data kecepatan tinggi.
• Flashdisk (USB Flash Drive): Media penyimpanan portable terpopuler.
• Network Attached Storage (NAS): Peripheral penyimpanan berbasis jaringan (sangat erat dengan kompetensi TJKT).

D. Peripheral Komunikasi & Jaringan

Perangkat yang memungkinkan komputer berkomunikasi dengan komputer lain atau perangkat jaringan dalam satu infrastruktur.

• NIC (Network Interface Card) / LAN Card: Peripheral eksternal (USB to RJ45) atau internal (PCI Express) untuk menghubungkan PC ke jaringan kabel.
• Wireless USB Adapter: Dongle Wi-Fi eksternal untuk menangkap sinyal nirkabel.
• USB to Serial Console Cable: Peripheral wajib teknisi TJKT untuk mengonfigurasi Router/Switch Cisco atau MikroTik melalui port Console.

3. Antarmuka (Interface) Koneksi Peripheral

Sebagai siswa TJKT, Anda harus memahami jenis-jenis "jalan tol" atau port tempat peripheral ini terhubung dengan motherboard:

1. Pendahuluan & Prinsip K3LH TJKT

Lingkungan kerja yang aman dan nyaman adalah fondasi utama bagi seorang teknisi. Sebelum melangkah ke jaringan kompleks, siswa Kelas X TJKT harus menguasai bahaya utama di laboratorium: arus listrik dan listrik statis (ESD).

3 Pilar Utama Lingkungan Kerja TJKT:

• Keamanan (Safety): Perlindungan terhadap bahaya sengatan listrik, kebakaran akibat korsleting, dan kerusakan komponen elektronik.
• Kesehatan (Health): Menjaga kondisi tubuh melalui posisi kerja ergonomis saat merakit atau mengukur rangkaian listrik.
• Kenyamanan (Comfort): Pengaturan tata ruang laboratorium (layout meja, kerapian jalur kabel daya, sirkulasi udara, dan pencahayaan) agar kerja tetap fokus dan aman.

2. Ergonomi & Keselamatan Kelistrikan Dasar

3. Teknik Menyiapkan Alat dan Bahan Praktek

Penyiapan alat dan bahan kelistrikan wajib mengikuti SOP 4 Langkah:

1. Identifikasi (Checklist): Cek daftar alat ukur dan bahan praktikum sesuai Job Sheet.
2. Inspeksi Fisik & Fungsi: Periksa isolasi kabel probe multimeter (tidak terkelupas), tang tidak longgar, dan kabel colokan tidak retak.
3. Pengelompokan (Zone Management): Pisahkan alat potong/tajam (tang potong, kuter), alat ukur (multimeter, tespen), dan bahan habis pakai (kabel, isolasi) di meja kerja.
4. Pembersihan & Pengangkatan Aman: Bebaskan area kerja dari cairan atau bahan konduktif yang berserakan.

Contoh Matriks Kebutuhan Alat & Bahan Praktikum Kelistrikan Dasar

4. Tata Tertib & Pengelolaan Limbah 5R

• Ringkas & Rapi: Jangan biarkan kabel daya atau lead probe menjuntai ke lantai agar tidak tersandung.
• Resik: Bersihkan sisa-sisa kupasan isolasi kabel dan potongan kawat tembaga dari meja praktikum setelah selesai kerja.
• Limbah B3 / Elektronik: Buang baterai bekas multimeter, komponen terbakar, atau sisa timah solder pada wadah khusus limbah B3.

1. Pendahuluan & Analogi Dunia Nyata

Mengapa Harus Menggambar Sketsa Motherboard?

Bayangkan Anda adalah seorang arsitek yang dikirim ke sebuah kota metropolitan yang sangat padat seperti Jakarta atau Tokyo. Tugas Anda adalah memperbaiki sistem drainase dan kelistrikan kota tersebut. Apakah Anda akan langsung membongkar jalanan tanpa peta? Tentu tidak. Anda memerlukan peta detail untuk memahami di mana pusat pemerintahan, di mana pembangkit listrik, dan jalur protokol mana yang menghubungkan semuanya.

Motherboard (Papan Induk) adalah replika mini dari kota metropolitan tersebut:

• CPU (Processor): Balai Kota atau pusat pemerintahan tempat semua keputusan diambil.
• RAM: Area Parkir Transit Sementara yang menampung kendaraan (data) yang akan segera masuk ke Balai Kota.
• Chipset: Polisi Lalu Lintas & Terminal Utama yang mengatur jalannya kendaraan agar tidak terjadi kemacetan (bottleneck).
• Jalur PCB (Trace): Jalan Raya dan Kabel Bawah Tanah yang mengalirkan listrik dan data.

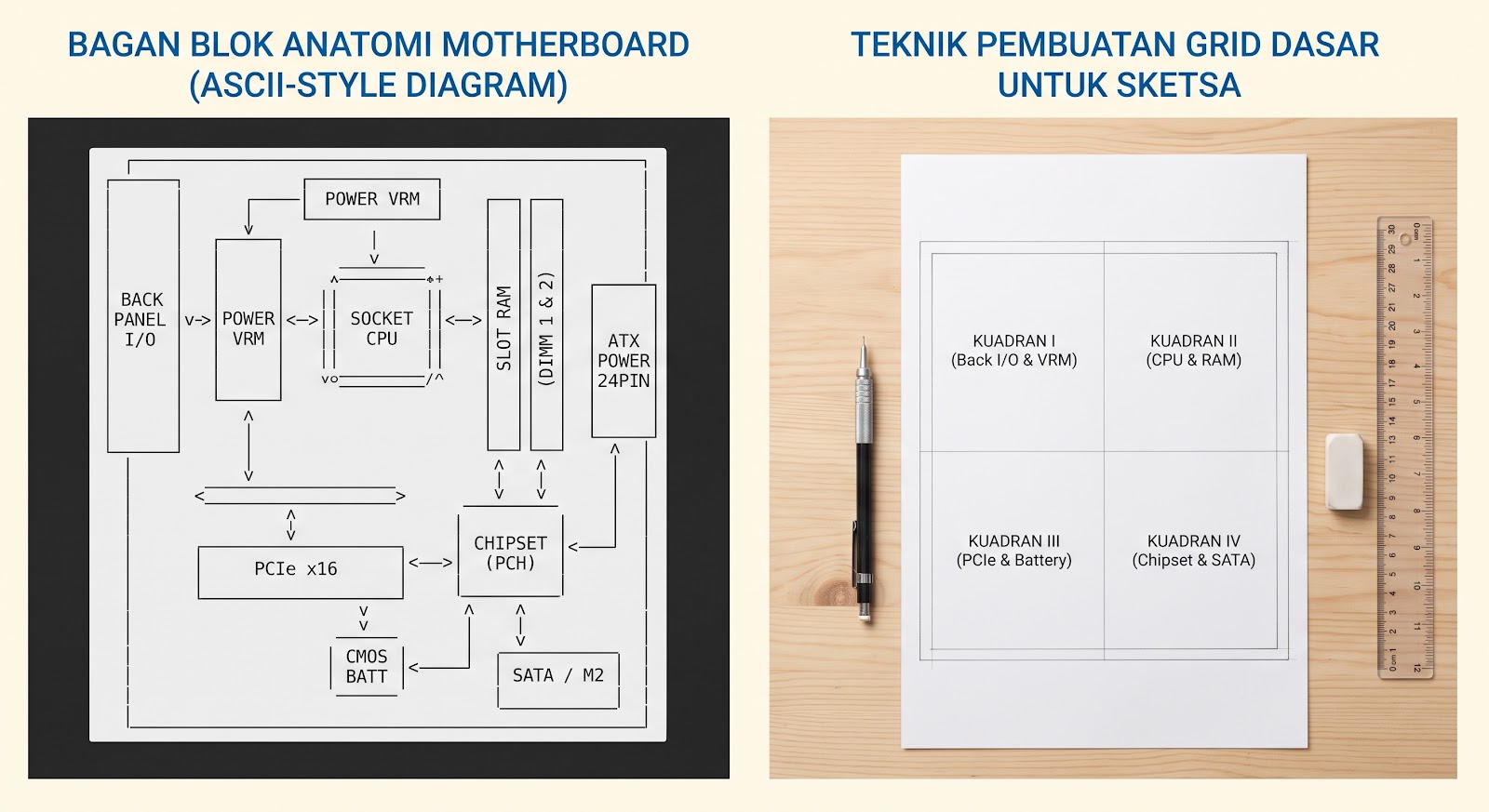

Gambar 1: Diagram Anatomi Motherboard dan Teknik Pembuatan Grid Dasarnya

Melalui praktek sketsa ini, Anda tidak hanya sekadar menggambar, melainkan melakukan pemetaan taktis (Tactical Mapping) komponen-komponen vital. Sebagai calon teknisi TJKT, kemampuan membaca layout fisik motherboard secara cepat adalah modal utama dalam melakukan troubleshooting perangkat keras komputer.

2. Dasar Teori: Anatomi Mini-Metropolis

Sebelum menggoreskan pensil di atas kertas, mari kita bedah komponen utama yang wajib masuk ke dalam sketsa Anda:

A. Jantung & Otak Sistem

1. Socket CPU (Central Processing Unit): Dudukan prosesor. Perhatikan tuas pengunci (retention arm) dan deretan pin emas (LGA pada Intel) atau lubang pin (PGA pada AMD).
2. VRM (Voltage Regulator Module): Terletak di sekitar Socket CPU. Terdiri dari Choke (kotak abu-abu/hitam) dan Mosfet yang sering ditutupi Heatsink aluminium. VRM berfungsi sebagai gardu listrik yang menurunkan tegangan dari PSU menjadi tegangan stabil untuk CPU.

B. Jalur Logistik & Penyimpanan

3. Slot RAM (DIMM Slots): Slot panjang vertikal dengan pengunci di ujungnya. Perhatikan posisi sekat pembatas (notch) yang mencegah kesalahan pemasangan RAM.
4. Chipset (Southbridge / PCH): Mengontrol jalur data lambat (SATA, USB, Audio, LAN). Biasanya ditutupi heatsink berlogo produsen.
5. Slot M.2 NVMe & Port SATA: Gerbang menuju penyimpanan (SSD/HDD). Slot M.2 berbentuk kecil mendatar, sedangkan port SATA berbentuk seperti huruf "L" terbalik.

C. Jalur Ekspansi & Komunikasi Internasional

6. Slot PCIe (PCI Express) x16: Slot terpanjang untuk kartu grafis (VGA Card) dengan pengunci di ujung kanan bawah.
7. Slot PCIe x1: Slot kecil untuk kartu tambahan seperti WiFi Card atau Sound Card.
8. Back Panel I/O: Barisan port di bagian belakang casing (USB, RJ-45 LAN, Jack Audio, HDMI/DisplayPort).

D. Aliran Daya & Sistem Backup

9. Konektor Power ATX 24-Pin: Port daya utama dari Power Supply ke Motherboard.
10. Konektor Power CPU 4/8-Pin: Terletak di sudut kiri atas dekat VRM, menyuplai daya khusus untuk prosesor.
11. Baterai CMOS: Baterai kancing tipe CR2032 yang menyuplai daya ke chip BIOS agar pengaturan waktu dan sistem tidak terhapus saat komputer dimatikan.

3. Peralatan Praktek (Equipment List)

4. Langkah-Langkah Praktek (Step-by-Step)

Fase 1: Tahap Orientasi (15 Menit)

1. Letakkan Motherboard di atas meja datar dengan alas bersih.
2. Posisikan Back Panel I/O berada di sebelah KIRI Anda (posisi standar industri).
3. Amati bentuk fisik keseluruhan (Micro-ATX atau Standard ATX).

Fase 2: Pembuatan Grid Sederhana (20 Menit)

1. Buat kotak luar besar di kertas menggunakan pensil HB untuk batas fisik motherboard.
2. Bagi kotak menjadi 4 kuadran secara tipis sebagai pembantu proporsi (lihat panduan pada **Gambar 1** di atas): Kuadran I (Back I/O & VRM), Kuadran II (CPU & RAM), Kuadran III (PCIe & Battery), dan Kuadran IV (Chipset & SATA).

Fase 3: Pemetaan Komponen Utama (Drafting) (45 Menit)

• Langkah 1 (Pusat Kota): Gambar Socket CPU di Kuadran II (~1/6 luas papan).
• Langkah 2 (Menara Transit): Gambar Slot RAM di sebelah kanan Socket CPU secara vertikal.
• Langkah 3 (Jalur Tol): Gambar Slot PCIe x16 secara horizontal di Kuadran III ke IV.
• Langkah 4 (Gerbang Daya): Gambar Konektor ATX 24-Pin di sisi paling kanan.
• Langkah 5 (Pusat Komunikasi): Gambar port Back Panel I/O di sisi paling kiri (Kuadran I).
• Langkah 6 (Pendukung): Gambarkan lingkaran Baterai CMOS, Chipset (PCH), dan port SATA.

Fase 4: Penegasan Garis & Pewarnaan Tematik (30 Menit)

1. Tebalkan garis utama menggunakan Drawing Pen.
2. Hapus garis bantu pensil hingga bersih.
3. Terapkan pewarnaan tematik standar EduQuest:

6. Rubrik Penilaian (Assessment Rubric)

 Pernahkah kamu penasaran bagaimana internet bisa sampai ke ponsel atau laptopmu? Di rumah atau kantor, kita sering menyebut perangkat pemancar sinyal itu dengan sebutan "Router" atau "Access Point". Namun, tahukah kamu bahwa perangkat tersebut sebenarnya adalah kumpulan beberapa perangkat canggih yang digabungkan menjadi satu kotak kecil?

Mari kita bedah apa yang sebenarnya terjadi di dalam perangkat tersebut.

Komponen di Balik Koneksi Internet

Perangkat yang kamu gunakan sehari-hari—sering disebut Wireless Router—adalah perangkat all-in-one. Di dalamnya, terdapat beberapa fungsi krusial yang bekerja secara bersamaan:

1. Modem (Modulator-Demodulator): Ini adalah pintu gerbang. Fungsinya mengubah sinyal kontinu (analog) dari penyedia layanan internet (ISP) seperti kabel fiber optik menjadi sinyal digital (biner) yang bisa diproses oleh CPU router.

2. Router: Berperan sebagai "petugas kurir". Tugas utamanya adalah routing, yaitu menentukan jalur terbaik bagi paket data berdasarkan tabel routing (IP forwarding). Ia memutuskan apakah data harus dikirim ke jaringan internal atau diteruskan ke jaringan luar (internet).

3. Switch: Jika router mengurus komunikasi antarjaringan, switch mengurus komunikasi di dalam jaringan lokal (LAN). Komponen ini menggunakan MAC Address Table untuk mengirimkan frame data hanya ke port tujuan, sehingga efisiensi jalur kabel tetap terjaga.

4. Access Point (AP): Inilah yang memancarkan sinyal Wi-Fi. AP bertindak sebagai bridge (jembatan) yang mengonversi data dari kabel Ethernet menjadi gelombang radio (frekuensi 2.4 GHz atau 5 GHz) agar perangkat nirkabel bisa terhubung.

5. Firewall & NAT: Ini adalah sistem keamanan dan manajemen IP. Firewall melakukan packet filtering untuk menyaring lalu lintas yang mencurigakan, sementara NAT (Network Address Translation) bertugas mengubah alamat IP lokal (privat) menjadi satu IP publik, sehingga semua perangkatmu bisa berbagi satu koneksi internet.

Mengapa Sering Disebut "Router"?

Karena router adalah bagian yang mengambil keputusan paling "pintar"—yaitu menentukan ke mana data harus dikirim melalui protokol jaringan—maka istilah inilah yang paling sering disematkan.

Namun, fungsi router sebenarnya bisa saja tidak aktif. Jika kamu hanya menghubungkan dua atau tiga komputer di satu ruangan tanpa akses ke internet, maka fungsi routing dan NAT-nya akan "menganggur". Dalam kondisi ini, perangkat tersebut secara otomatis bekerja sebagai Switch biasa yang memindahkan frame data antar perangkat di ruangan tersebut berdasarkan alamat fisik (MAC Address) perangkat.

Analogi Sederhana: Kurir dan Satpam

Agar lebih mudah dipahami, mari gunakan analogi komplek perumahan:

• Switch adalah Satpam Komplek. Dia mengenal setiap rumah (MAC Address) di dalam komplek, sehingga dia bisa mengantar surat dari satu rumah ke rumah lain dengan cepat tanpa perlu keluar gerbang.

• Router adalah Petugas Kurir di Gerbang Utama. Jika ada warga yang ingin mengirim paket ke kota lain (Internet), kurir inilah yang memegang peta (tabel routing) dan tahu rute tercepat untuk sampai ke tujuan melalui gerbang luar.

Mengapa Pemahaman Ini Penting?

Mungkin kamu bertanya, "Mengapa saya harus tahu hal teknis ini?" Jawabannya sederhana: untuk membantu kamu mengoptimalkan jaringan di rumah.

Saat koneksi melambat atau bermasalah, seringkali kita langsung menyalahkan penyedia layanan internet. Padahal, masalahnya bisa saja karena perangkat all-in-one tersebut sedang bekerja terlalu keras (beban CPU tinggi) untuk menangani semua tugas (modem, routing, keamanan, dan Wi-Fi) sendirian, terutama jika ada banyak perangkat yang terhubung sekaligus.

Di tingkat profesional, perangkat-perangkat ini dipisahkan. Ada modem khusus, router khusus, dan Access Point yang terpisah. Dengan membagi tugas, setiap perangkat bisa bekerja lebih efisien, membuat jaringan jauh lebih stabil dan kencang.

Kesimpulan

Mengetahui bahwa satu perangkat Wi-Fi memiliki banyak "kepribadian" adalah langkah awal untuk memahami teknologi yang kamu gunakan setiap hari. Jaringan internet yang stabil bukan sekadar soal kabel atau perangkat mahal, melainkan soal bagaimana kita mengelola "lalu lintas" data dengan tepat.

Lain kali saat kamu melihat lampu indikator berkedip pada perangkat internet di rumahmu, ingatlah bahwa di dalamnya ada "kurir" yang sedang memetakan jalur dan "satpam" yang sedang menjaga keamanan datamu. Teknologi memang sekeren itu!

 Kali ini kita akan belajar koding robotik dengan menggunakan aplikasi simulasi tinkercad. Bagi yang belum tahu, silahkan buat akun dan pelajari tinkercad langsung dari situs resminya, di tinkercad.com. Berikut ini langkah-langkah pemrograman koding arduino uno untuk menggerakan servo di tinkercad.

Penyiapan Tinkercad

Setelah login, kita lanjut dengan membuat baru proyek. Untuk aktivitas kali ini, kita akan membuat proyek sirkuit baru.

Kemudian kita akan diarahkan ke halaman proyek, disana kita akan memasukan komponen arduino uno dan servo.

Pastikan di sidebar pencarian, kita set component ke "all" sehingga seluruh komponen yang kita butuhkan bisa tampil di pencarian. Kemudian cari komponen arduino uno (bisa di ketik di pencarian) dan pilih komponen yang bernama "Arduino Uno R3". Setelah itu, lanjutkan pencarian ke komponen berikutnya yaitu servo, dengan memilih komponen "Micro Servo".

Pastikan dua komponen ini sudah muncul dilayar proyek.

Setelah itu, kita lanjutkan dengan menghubungkan kabel antara ke komponen arduino uno dengan micro servo. Berikut ini adalah pasangan dari masing-masing kabel dari micro servo ke arduino uno

• Power (VCC) hubungkan dengan port 5V
• Signal hubungkan dengan port 9
• Ground (GND) hubungkan dengan port GND

Pemrograman Servo

Kita lanjutkan dengan bagian pemrograman, silahkan klik tombol "code" dan pastikan editor yang kita gunakan berformat text (secara default tinkercad akan menampilkan pilihan block).

Setelah itu silahkan salin rangkaian kode dibawah ini, dan ganti semua kode default yang ada dengan kode yang baru.

#include <Servo.h>   // Library untuk mengontrol servo

Servo myservo;       // Membuat objek servo dengan nama "myservo"

int pos = 0;         // Variabel untuk menyimpan posisi sudut servo

void setup() {
  myservo.attach(9); // Menghubungkan pin sinyal servo ke pin digital 9
}

void loop() {
  // Menggerakkan servo dari 0 derajat ke 180 derajat
  for (pos = 0; pos <= 180; pos += 1) {
    myservo.write(pos);   // Mengatur posisi servo sesuai nilai "pos"
    delay(15);            // Jeda 15 milidetik agar gerakan halus
  }

  // Menggerakkan servo dari 180 derajat kembali ke 0 derajat
  for (pos = 180; pos >= 0; pos -= 1) {
    myservo.write(pos);   // Mengatur posisi servo sesuai nilai "pos"
    delay(15);
  }
}

Setelah itu, klik "Start Simulation" dan perhatikan apakah servo bergerak atau tidak.

Penjelasan Struktur Kode

1. #include <Servo.h>
   → Mengaktifkan pustaka Servo yang sudah tersedia di Arduino IDE/Tinkercad.
   Library ini memudahkan kita mengirim sinyal PWM untuk mengatur posisi servo.

2. Servo myservo;
   → Membuat objek bernama myservo yang digunakan untuk mengontrol servo.

3. myservo.attach(9);
   → Menghubungkan servo ke pin digital 9 pada Arduino.

4. for (pos = 0; pos <= 180; pos += 1)
   → Loop pertama menggerakkan servo perlahan dari 0° ke 180°.
   Nilai pos mewakili sudut posisi servo.

5. myservo.write(pos);
   → Mengirim sinyal ke servo agar bergerak ke posisi pos derajat.

6. delay(15);
   → Memberi waktu agar servo bisa mencapai posisi berikutnya sebelum bergerak lagi.
   Semakin kecil nilainya → semakin cepat gerakan servo.

7. Loop kedua melakukan hal sebaliknya, mengembalikan posisi dari 180° ke 0°.

---

Hasil simulasi di Tinkercad

Setelah kamu klik Start Simulation, servo akan bergerak:

• Dari 0° → 180°,

• lalu kembali dari 180° → 0°,

• dan terus berulang (looping).

Demikian tutorial pemrograman Arduino Uno untuk menggerakan servo di TinkerCad, semoga bermanfaat.
